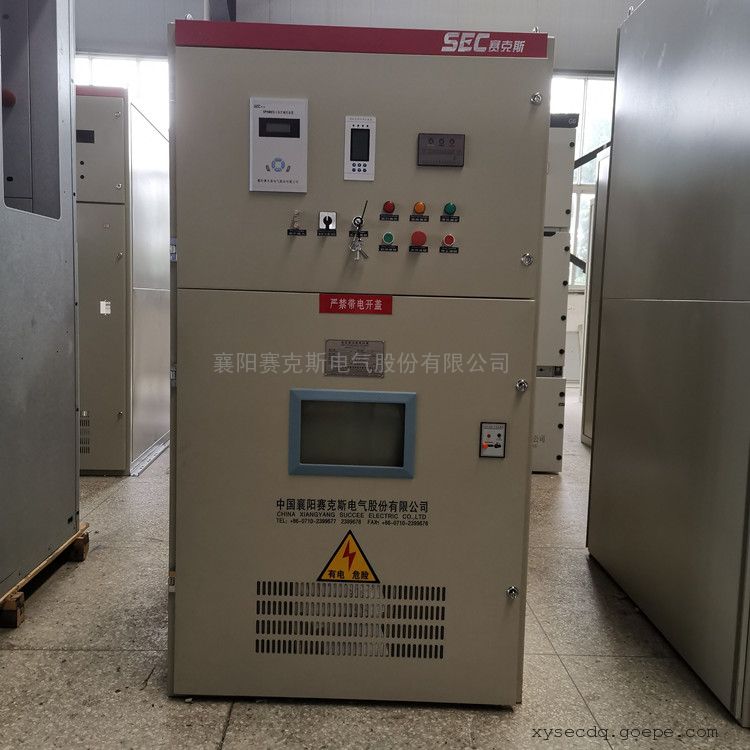

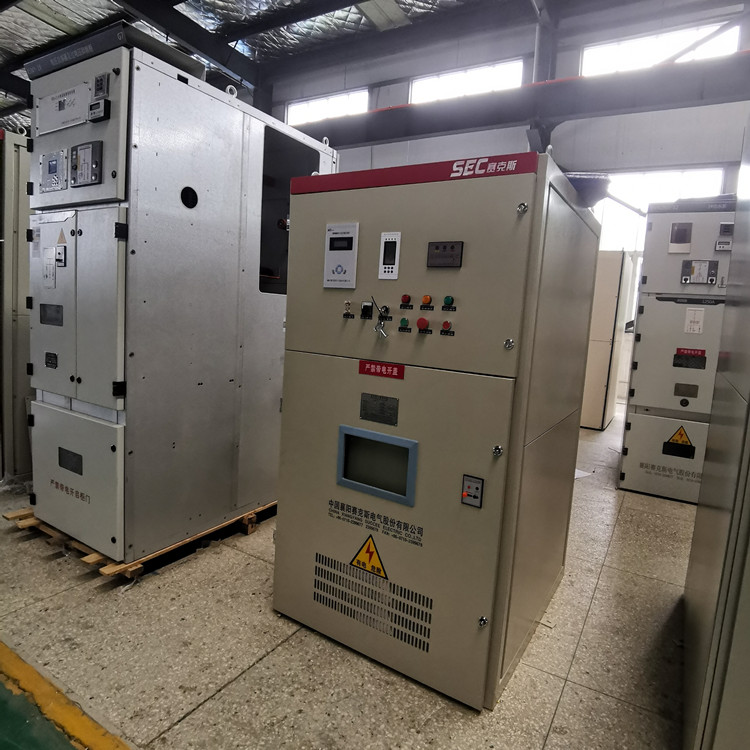

赛克斯定制型高压固态软起动柜SPHMV-1000

定制型高压固态软起动柜，高压固态软起动柜工作原理详细介绍

—————————————————————————--—————————————--——————


       赛克斯SPHMV 高压固态软起动柜的控制核心是微处理器 CPU。微处理器对 SCR 进行相角触发控制以降低加在电机上的电压，然后通过慢慢地控制加在电机上的电压和电流平滑地增加电机转矩，直到电机加速到全速运行。这种起动方式可以降低电机的起动冲击电流，减少对电网和电机自身的冲击。同时也减少了对连在电机上机械负载装置的机械冲击，以延长设备的使用寿命，减少故障和停机检测时间。当电机达到全速运行后，电机电流降到正常全速运行的电流值，SPHMV 系列软起动装置有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止SCR导通所产生的压降引起的热损耗，提高了工作效率及可靠性。可按客户不同使用场景定制多规格尺寸的定制型高压固态软起动柜。



SPHMV定制型高压固态软起动柜，适应各种使用对象和工作环境。常用四种方案

高压固态软起动柜控制方式

（1）本装置具有本控/远控/DCS控制三种起停控制方式，用户可通过面板上的转换开关进行转换（禁止在装置运行过程中切换）。

本装置启动控制分为“软起/直起”两种方式

软起方式：将“软起/直起”钥匙开关选择“软起”位置，按起动按钮（绿色），电机开始起动。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机起动完成后，自动切换到旁路运行状态，装置上的运行指示灯被点亮（红色）。

起动或运行过程中接下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。

当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。

故障必须被清除后才能进行下一次操作（用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示）。

直起方式：将“软起/直起”钥匙开关选择“直起”位置，按起动按钮（绿色），真空接触器吸合。用户可通过本装置上的三相数显电流表，观察电机起动过程及运行过程中的电流。电机通过真空接触器直接运行，运行指示灯被亮（红色）。

起动或运行过程中按下面板上的红色停止按钮，则电机停机且面板停止指示灯亮（绿色）。

当装置检测到故障后，面板上的故障指示灯（黄色）亮，且电机自动停止运行。

故障必须被清除后才能进行下一次操作（用户可通过切断外部控制AC220V电源的方式清除面板上的故障显示）。

起动或运行过程中发生紧急情况，可通过装置面板上的急停按钮紧急停车。

本装置出厂时，默认为本地控制、软起模式与断路器柜连锁信号处于闭合位置。

若高压固态软起动装置为一拖多的情况，则参照上述操作方法进行操作，当一台电机起动完成后，间隔时间必须大于10分钟后，方可起动第二台电机。
